M4.401

Módulo de elevación Strong

fuerza de elevación máx. 6.000 N
carrera de 200 hasta 400 mm
ejecución manual-hidráulica y electro-mecánica
Módulo de elevación Strong
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Description

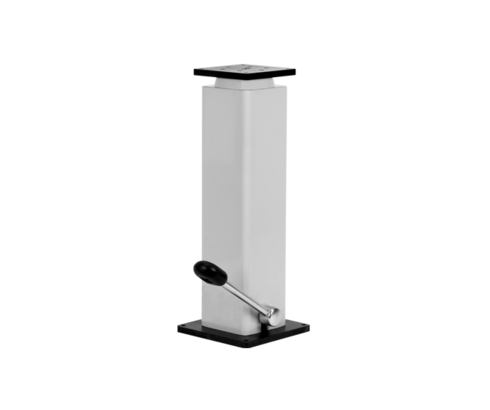

M 4.401 Lifting module Strong

Lifting modules for high demands in the industrial assembly

The lifting module Strong has a high-tensile cylinder tube profile with chromium-plated surfaces. The high precision of the tube profile enables a guiding system without clearance and perfect smooth running. The guiding profile is protected against rotary motion by a key connection with minimum clearance. The guiding system works without fat and oil lubrication. High-quality materials for plain bearings are used.
Characteristic are applications with indifferent, dynamically swelling rotating motions and shock motions.


Advantages

  • Lifting force up to 6,000 N
  • High load by steel guiding profile with high section modulus
  • Rigid guiding system without clearance
  • Sturdy and tough
  • Compact design
  • Ergonomic design
  • Safe and precise handling
Artículos (15)
Cargando…
tipo
Strong (15)
ejecución
carrera [mm]
accionamiento
fuerza elevadora máx. [N]
6000 (15)
momento máx. de flexión [Nm]
800 (15)
electrónica
apropiado para la marcha sincronizada
apropiado para función de memoria
apropiado para el funcionamiento con baterías
Referencia Datos CADtipoejecucióncarrera [mm]accionamiento
Referencia
Datos CAD
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
manual-hidráulico
carrera [mm]
200
accionamiento
pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
manual-hidráulico
carrera [mm]
300
accionamiento
pedal
Propiedades
Referencia
Datos CAD
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
Propiedades
Cargando…
Referencia
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
no
apropiado para función de memoria
apropiado para el funcionamiento con baterías
Referencia
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
desconexión integrada en las posiciones finales
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
apropiado para función de memoria
apropiado para el funcionamiento con baterías
no
Referencia
tipo
Strong
ejecución
manual-hidráulico
carrera [mm]
200
accionamiento
pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
sin
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
no
apropiado para función de memoria
apropiado para el funcionamiento con baterías
no
Referencia
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
no
apropiado para función de memoria
apropiado para el funcionamiento con baterías
Referencia
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
desconexión integrada en las posiciones finales
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
apropiado para función de memoria
apropiado para el funcionamiento con baterías
no
Referencia
tipo
Strong
ejecución
manual-hidráulico
carrera [mm]
300
accionamiento
pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
sin
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
tipo
Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
6000
momento máx. de flexión [Nm]
800
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
no
apropiado para función de memoria
apropiado para el funcionamiento con baterías
no
