En esta página le mostramos algunos sistemas o unidades funcionales de componentes moduhub para tecnología de manipulación. Puede filtrar los sistemas según los siguientes criterios:
Sector: Sector en el que el sistema puede utilizarse de forma prioritaria.
Función: Elevación, rotación (horizontal o vertical) e inclinación o una combinación de varios ejes funcionales.
Movilidad: Sistema estacionario o móvil (desplazable).
Carga máx. Carga (kg): Carga máxima o peso de la pieza
peso con el que debe cargarse el sistema.
Estación de montaje estacionaria con las funciones de elevación y giro-horizontal.
Para piezas de trabajo de hasta 100 kg
Número de artículo: 6400857
- Carrera regulable en altura 300 mm con módulo de elevación Sólido (resistente y de marcha muy suave gracias a la guía de rodillos)
- Con accionamiento eléctrico e interruptor de pedal
- Con eje giratorio horizontal DMhe (par de accionamiento máx.: 120 Nm)
- Rotación eléctrica infinita mediante interruptor manual
- Parada automática cada 90
- Placas base según M8.100 disponibles opcionalmente

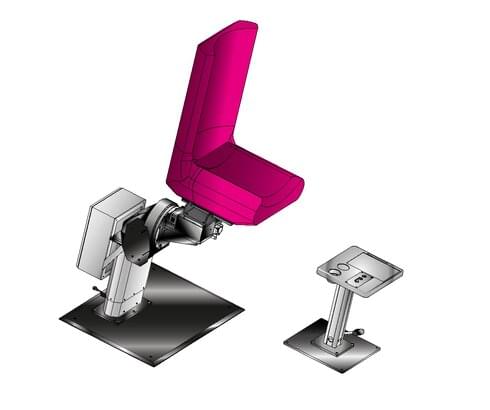

Stationäre Montagestation
mit den Funktionen Heben, Drehen-horizontal (Kippen) und Drehen-vertikal
Für Werkstücke bis 80 kg
Artikelnummer: 6400885
- Hub 300 mm mit Hubmodul TwinStrong mit elektrischem Antrieb
- Mit horizontaler Drehachse DMhe-Solid (max. Antriebs-Drehmoment: 500 Nm) als Kippachse -90° bis +90°
- Mit vertikaler Drehachse DMve
- unendliches, elektrisches Drehen; Autostopp alle 90°
- Stabiler Stand auf Stahl-Grundplatte
- Zentrale Bedienung außerhalb des Gefahrenbereiches über Bedienpanel am Schaltschrank
- Stromversorgung 230V / 1P

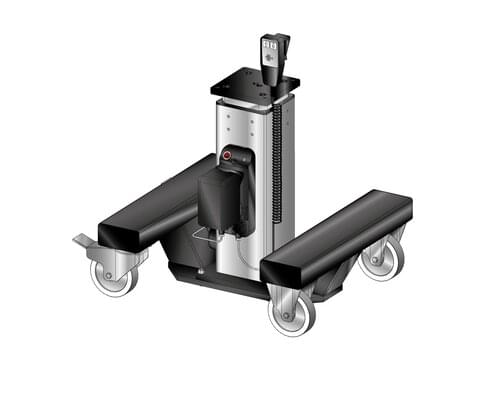

Mobiler Montagewagen
Für Werkstücke bis 200 kg
Artikelnummer: 6400893
- Höhenverstellung 300 mm mit Hubmodul ShopFloor mit elektrischem Antrieb mit Handtaster
- Aufbau auf WMS 200 und 2 Lenk- und 2 Bockrollen (125 mm)
- Netzunabhängige Stromversorgung mit einem Akkusystem nach M8.201

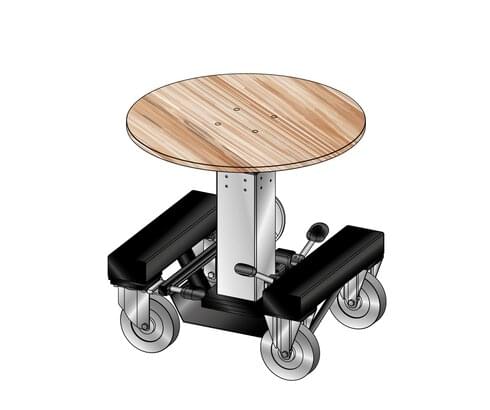

Carro de montaje y logística
Para piezas de hasta 400 kg de peso
Número de artículo: 6400871
- Módulo de elevación con bomba de pie y carrera de 300 mm
- Tablero giratorio sin escalonamientos mediante DMv
- Una posición de índice autobloqueante permite de forma óptima el mecanizado de piezas con simetría de rotación.
- Tablero redondo de acero
- Módulo de carro de acero WMS 600 con freno de acoplamiento (accionamiento con un pie) y 4 ruedas giratorias

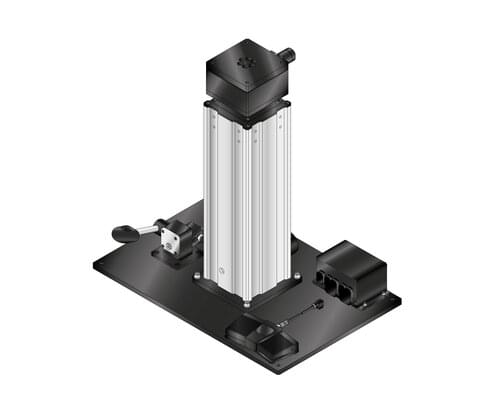

Estación de montaje estacionaria
con funciones de elevación y giro
Para piezas de hasta 150 kg
Número de artículo: 6400880
- Elevación 800 mm con módulo de elevación ShopFloor telescope con accionamiento eléctrico
- Con eje de rotación vertical DMv
- Con pedal índice desbloqueable manualmente con 8x45
- Soporte estable sobre placa base 500x750 mm de acero
