Series
M4.501

Módulo de elevación Twin-Strong

fuerza de elevación máx. 4.000 hasta 6.000 N
carrera de 200 hasta 400 mm
ejecución manual-hidráulica y electro-mecánica

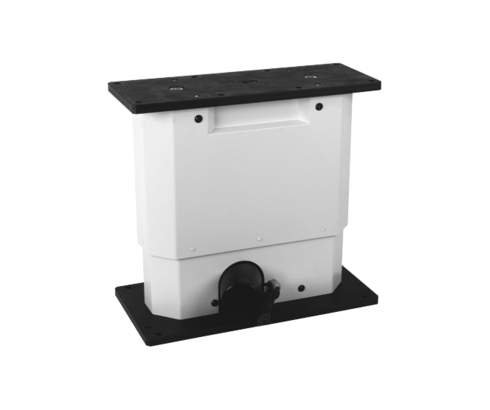

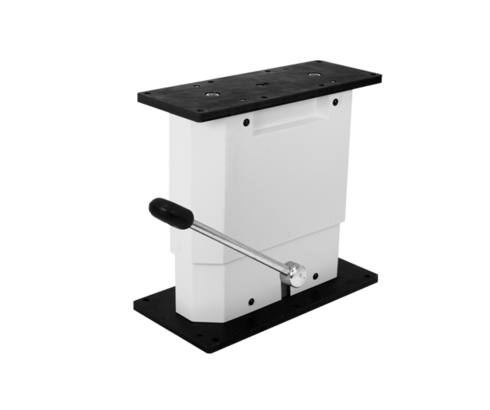

Módulo de elevación Twin-Strong
Descargas
Hoja del catálogo
DEENFRITPL
Instrucciones de servicio
DEENFRIT
Informaciones de la serie
Description
M 4.501 Lifting module Strong

Lifting module for extreme loads

The lifting module Twin-Strong has two high-tensile cylinder tube profiles with chromium-plated surfaces. The design with solid profiles allows a stable guiding system with perfect smooth running. The high precision of the profiles permits a guiding system without clearance and perfect smooth running. The guiding system works without fat and oil lubrication. High-quality materials for plain bearings are used.
Characteristic are applications with indifferent, dynamically swelling rotating motions and shock motions.

Principal use

  • Industrial production with difficult application conditions
  • Automotive industry
  • Assembly of car seats
  • Drive technology, axes, cardan shafts
  • Compressors, hydraulic elements, pumps
  • Turbines, motors, gearbox construction
  • Applications with frequent load changes and high torque loads


Advantages

  • Lifting force up to 6,000 N
  • Extreme load due to double steel guides
  • Very high section modulus
  • Rigid guiding system without clearance
  • Sturdy and tough
  • Compact design
  • Modular standard design, easy to combine
  • Less load on the operator due to ergonomic design
  • Safe and precise handling
  • Safety factor 2.0 against static overload
Artículos (24)
tipo
Twin-Strong (24)
ejecución
carrera [mm]
accionamiento
fuerza elevadora máx. [N]
momento máx. de flexión [Nm]
2000 (24)
electrónica
apropiado para la marcha sincronizada
apropiado para función de memoria
apropiado para el funcionamiento con baterías
no (24)
Referencia Datos CADtipoejecucióncarrera [mm]accionamiento
Referencia
89140420E
Datos CAD
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
89140420G
Datos CAD
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
89140420H
Datos CAD
tipo
Twin-Strong
ejecución
manual-hidráulico
carrera [mm]
200
accionamiento
pedal
Propiedades
Referencia
89140420I
Datos CAD
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
89140430E
Datos CAD
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
89140430G
Datos CAD
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
89140430H
Datos CAD
tipo
Twin-Strong
ejecución
manual-hidráulico
carrera [mm]
300
accionamiento
pedal
Propiedades
Referencia
89140430I
Datos CAD
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
89140440E
Datos CAD
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
400
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
89140440G
Datos CAD
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
400
accionamiento
pulsador manual o de pedal
Propiedades
Referencia
89140420E
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
desconexión integrada en las posiciones finales
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
89140420G
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
sí
apropiado para función de memoria
sí
apropiado para el funcionamiento con baterías
no
Referencia
89140420H
tipo
Twin-Strong
ejecución
manual-hidráulico
carrera [mm]
200
accionamiento
pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
sin
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
89140420I
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
200
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
no
apropiado para función de memoria
sí
apropiado para el funcionamiento con baterías
no
Referencia
89140430E
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
desconexión integrada en las posiciones finales
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
89140430G
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
sí
apropiado para función de memoria
sí
apropiado para el funcionamiento con baterías
no
Referencia
89140430H
tipo
Twin-Strong
ejecución
manual-hidráulico
carrera [mm]
300
accionamiento
pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
sin
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
89140430I
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
300
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
no
apropiado para función de memoria
sí
apropiado para el funcionamiento con baterías
no
Referencia
89140440E
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
400
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
desconexión integrada en las posiciones finales
apropiado para la marcha sincronizada
no
apropiado para función de memoria
no
apropiado para el funcionamiento con baterías
no
Referencia
89140440G
tipo
Twin-Strong
ejecución
electro-mecánico
carrera [mm]
400
accionamiento
pulsador manual o de pedal
fuerza elevadora máx. [N]
4000
momento máx. de flexión [Nm]
2000
electrónica
con sistema de medición de la carrera
apropiado para la marcha sincronizada
sí
apropiado para función de memoria
sí
apropiado para el funcionamiento con baterías
no
