M1.101

Módulo de giro DMH 200

carga máx. 2.000 N
accionamiento manual
Módulo de giro DMH 200
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Description

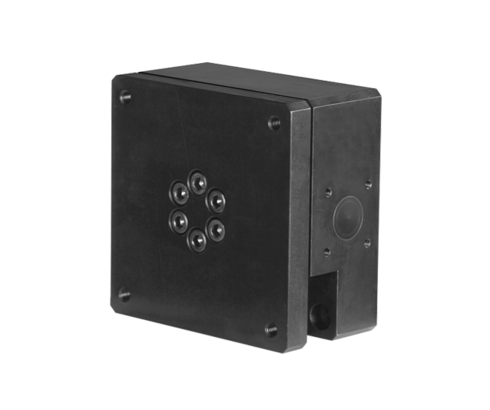

M 1.101 Rotating module – horizontal axis DMH 200

Description
The rotating module - horizontal axis DMH is a double supported rotation axis that can compensate high axial and radial forces. The angle of rotation in both directions is 360°. Due to special bearings it is insensitive to shocks and thrusts.
The design of the rotating module allows its integration in applications with light as well as with heavy loads.
When using the rotating module in assembly processes, workpieces can be rotated rationally, quickly and safely and can be assembled ergonomically from all sides. The rotating module is equipped with an optional indexing.

Operation
The basic version of the rotating modules does not have any operating elements. The rotating operation is manually effected at the workpiece or at the assembly fixture. Alternatively, versions with hand lever are available.
The indexing is operated by a hand lever of the rotating module or a separate hand lever or foot pedal.


Versions

Version without indexing - manual operation
The rotating module - horizontal axis DMH 200 does not have an indexing in its basic version. The rotating operation is manually effected at the workpiece or at the assembly fixture.

Automatic indexing - operation with hand lever

Rotating as well as indexing are ergonomically operated by one hand lever only.
To rotate the workpiece the hand lever is operated in any direction. Every 90° indexing of the position is made automatically. Engagement and disengagement of the indexing is also effected automatically.

Actively-operated indexing - operation with hand lever

Rotating as well as indexing are ergonomically operated by one hand lever only.
To unlock the indexing position the hand lever has to be tilted in axial direction by approx. 10° to get connected by form fit with the rotating module.

Indexing with foot pedal - manual operation

It consists of a basic module with integrated indexing mechanism and an operating unit with foot pedal, connected by a 2 m long hydraulic hose. This flexible connection allows the individual placement of the operating unit at the most favourable ergonomic position.
The rotating operation is manually effected at the workpiece or at the assembly fixture.

Artículos (7)
Cargando…
tipo
DMH200 (7)
ejecución
mecánico (7)
accionamiento
plano de giro
horizontal (7)
carga máx. [N]
2000 (7)
ángulo de giro [°]
360 (7)
indexación
ángulo de encastre [°]
Referencia Datos CADtipoejecuciónaccionamientoplano de giro
Referencia
Datos CAD
tipo
DMH200
ejecución
mecánico
accionamiento
con palanca manual
plano de giro
horizontal
Propiedades
Referencia
Datos CAD
tipo
DMH200
ejecución
mecánico
accionamiento
con palanca manual
plano de giro
horizontal
Propiedades
Referencia
Datos CAD
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
Propiedades
Referencia
Datos CAD
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
Propiedades
Referencia
Datos CAD
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
Propiedades
Referencia
Datos CAD
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
Propiedades
Referencia
Datos CAD
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
Propiedades
Cargando…
Referencia
tipo
DMH200
ejecución
mecánico
accionamiento
con palanca manual
plano de giro
horizontal
carga máx. [N]
2000
ángulo de giro [°]
360
indexación
automático
ángulo de encastre [°]
4 x 90
Referencia
tipo
DMH200
ejecución
mecánico
accionamiento
con palanca manual
plano de giro
horizontal
carga máx. [N]
2000
ángulo de giro [°]
360
indexación
accionado de forma activa
ángulo de encastre [°]
4 x 90
Referencia
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
carga máx. [N]
2000
ángulo de giro [°]
360
indexación
sin
ángulo de encastre [°]
sin
Referencia
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
carga máx. [N]
2000
ángulo de giro [°]
360
indexación
con pedal
ángulo de encastre [°]
3 x 120
Referencia
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
carga máx. [N]
2000
ángulo de giro [°]
360
indexación
con pedal
ángulo de encastre [°]
4 x 90
Referencia
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
carga máx. [N]
2000
ángulo de giro [°]
360
indexación
con pedal
ángulo de encastre [°]
8 x 45
Referencia
tipo
DMH200
ejecución
mecánico
accionamiento
manual
plano de giro
horizontal
carga máx. [N]
2000
ángulo de giro [°]
360
indexación
con pedal
ángulo de encastre [°]
6 x 60
Accesorios (2)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Adaptor plate DMH-140 for modulog interfaces material: steel, black oxide as per data sheet M8.110
Referencia
Datos CAD
Descripción
Flange plate Ø 170 mm for modulog rotating modules material: steel, black oxide as per data sheet M8.110
