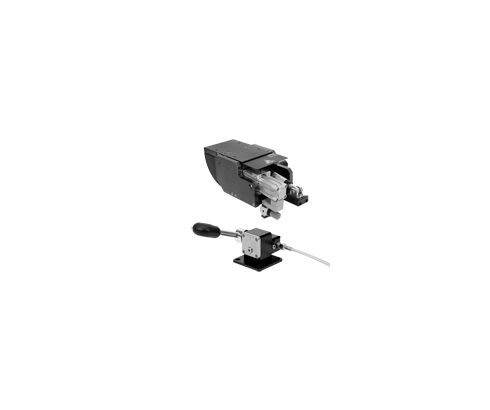

Modulo di ribaltamento KMB 100

Descrizione
Il modulo di ribaltamento KMB 100 con azionamento a pedale dell'indexaggio permette il ribaltamento manuale di ±90° di componenti pesanti ed il loro fissaggio affidabile.
Il modulo di ribaltamento è dotato di un bilanciatore pneumatico che compensa quasi completamente le coppie che si presentano durante il ribaltamento. Per il ribaltamento del pezzo è quindi necessario solo un ridotto dispendio di forze.
Il bilanciatore viene adattato al peso del pezzo per mezzo di una valvola riduttrice di pressione pneumatica.
L'unità di azionamento nell'indexaggio è collegata al modulo di ribaltamento con un tubo flessibile idraulico lungo 2 m.
Questo collegamento flessibile permette un posizionamento più favorevole dell'unità di azionamento dal punto di vista ergonomico.
Le posizioni di blocco sono fissate a 0° e 90° come standard. Altre posizioni di blocco sono disponibili a richiesta (ad es. 0, 30, 45, 60 e 90 gradi).
Il modulo di ribaltamento è equipaggiato con un freno idraulico per la massima sicurezza d'esercizio.

Azionamento
Il modulo di ribaltamento non è dotato di elementi di comando. Il ribaltamento è azionato manualmente in modo diretto sul pezzo o sull'attrezzatura di montaggio.
L'indexaggio viene azionato con una leva a pedale. Azionando la leva a pedale di 35° verso il basso il perno di indexaggio viene sganciato ed il pezzo o l 'attrezzatura possono essere ribaltati.
Se la leva a pedale non è azionata, il perno d'indexaggio si innesta automaticamente nella posizione.successiva.
L'azionamento con una leva a pedale garantisce all'utente di avere sempre entrambe le mani libere.

Vantaggi

• Ribaltamento semplice e fissaggio di componenti con angoli da 0 a 90°
• Compensazione delle coppie di ribaltamento tramite bilanciatore pneumatico e cilindro di frenatura
• Bloccaggio delle singole posizioni di ribaltamento 0° / 90°
• Elevato potenziale di assorbimento del carico
• Adatto per il montaggio su tavola
• Buona accessibilità da tutti i lati
• Ergonomia ottimizzata
• Facilmente combinabile con altri moduli moduhub
