Baureihe
M1.101

Drehmodul horizontal DMH 200

Max. Last 2.000 N
manuelle Betätigung
Drehmodul horizontal DMH 200
Downloads
Katalogblatt
Betriebsanleitung
Informationen Baureihe
Beschreibung

M1.101 - Drehmodul horizontal DMH 200

Das Drehmodul-horizontal DMH ist eine zweifach gelagerte Rotationsachse, die hohe axiale und radiale Kräfte aufnehmen kann. Der Drehwinkel beträgt 360° in beiden Richtungen. Durch spezielle Lager ist es gegen Schläge und Stöße unempfindlich.
Das Drehmodul ist so gestaltet, dass es in Anwendungen sowohl mit leichten als auch mit schweren Lasten sinnvoll integriert werden kann.
Mit dem Drehmodul lassen sich in Montageprozessen Werkstücke rationell, schnell und sicher drehen und sind so ergonomisch von allen Seiten montierbar. Das Drehmodul ist optional mit einer Indexierung ausgestattet.

Betätigung
Das Drehmodul verfügt in der Grundausführung über keine Bedienelemente. Die Drehbetätigung erfolgt manuell an dem Werkstück oder an  der Montagevorrichtung. Alternativ sind Ausführungen mit Handhebel lieferbar.
Die Indexierung wird entweder mit dem Handhebel des Drehmoduls betätigt oder mit einem separaten Hand- oder Fußhebel.



Ausführungen

Ausführung ohne Indexierung - manuelle Betätigung
Das Drehmodul-horizontal DMH 200 besitzt in seiner Grundausführung keine Indexierung. Die Drehbetätigung erfolgt manuell an dem Werkstück oder an der Montagevorrichtung.

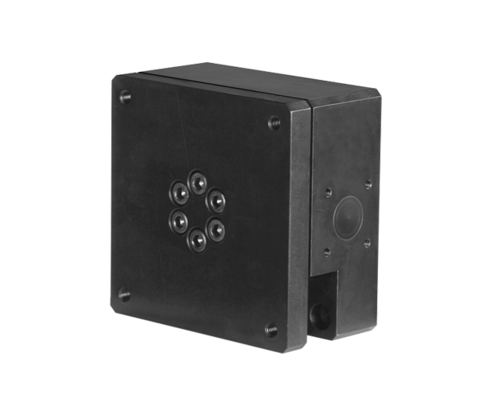

Drehmodul horizontal DMH 200 - Ausführung ohne Indexierung - manuelle Betätigung
Drehmodul horizontal DMH 200 - Ausführung ohne Indexierung - manuelle Betätigung

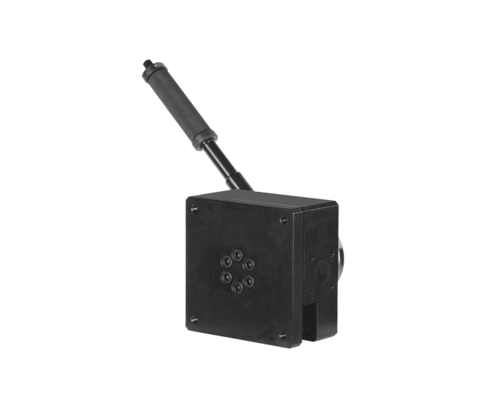

Selbsttätige Indexierung - Betätigung mit Handhebel

Sowohl das Drehen als auch die Indexierung werden mit nur einem Handhebel ergonomisch betätigt.
Zum Drehen des Werkstücks wird der Handhebel in eine beliebige Richtung betätigt. Alle 90° erfolgt von selbst eine Indexierung der Position. Das Ein- und Entrasten der Indexierung erfolgt ebenfalls selbsttätig.

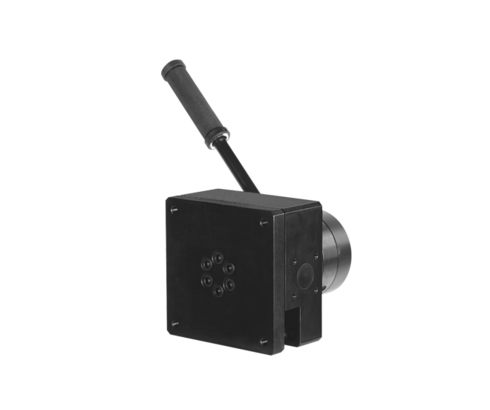

Aktiv betätigte Indexierung - Betätigung mit Handhebel

Sowohl das Drehen als auch die Indexierung werden mit nur einem Handhebel ergonomischen betätigt.
Zum Entriegeln der Indexierposition muss der Handhebel um etwa 10° in axialer Richtung gekippt und so formschlüssig mit dem Drehmodul gekoppelt werden.

Indexierung mit Fußhebel - manuelle Betätigung

Es besteht aus dem Grundmodul mit integrierter Indexiermechanik und einer Betätigungseinheit mit Fußhebel, die mit einem 2 m langen Hydraulikschlauch verbunden sind. Diese flexible Verbindung ermöglicht, dass die Betätigungseinheit individuell an der jeweils ergomonisch günstigsten Stelle platziert werden kann.
Die Drehbetätigung erfolgt manuell an dem Werkstück oder an der Montagevorrichtung.

Video
Artikel (7)
Lädt…
Typ
DMH200 (7)
Ausführung
mechanisch (7)
Betätigung
Drehebene
horizonal (7)
max. Last [N]
2000 (7)
Drehwinkel [°]
360 (7)
Indexierung
Rastwinkel [°]
Art.-Nr. CAD-DatenTypAusführungBetätigungDrehebene
Art.-Nr.
CAD-Daten
Typ
DMH200
Ausführung
mechanisch
Betätigung
mit Handhebel
Drehebene
horizonal
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
DMH200
Ausführung
mechanisch
Betätigung
mit Handhebel
Drehebene
horizonal
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
Eigenschaften
Lädt…
Art.-Nr.
Typ
DMH200
Ausführung
mechanisch
Betätigung
mit Handhebel
Drehebene
horizonal
max. Last [N]
2000
Drehwinkel [°]
360
Indexierung
selbsttätig
Rastwinkel [°]
4 x 90
Art.-Nr.
Typ
DMH200
Ausführung
mechanisch
Betätigung
mit Handhebel
Drehebene
horizonal
max. Last [N]
2000
Drehwinkel [°]
360
Indexierung
aktiv betätigt
Rastwinkel [°]
4 x 90
Art.-Nr.
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
max. Last [N]
2000
Drehwinkel [°]
360
Indexierung
ohne
Rastwinkel [°]
ohne
Art.-Nr.
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
max. Last [N]
2000
Drehwinkel [°]
360
Indexierung
mit Fußhebel
Rastwinkel [°]
3 x 120
Art.-Nr.
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
max. Last [N]
2000
Drehwinkel [°]
360
Indexierung
mit Fußhebel
Rastwinkel [°]
4 x 90
Art.-Nr.
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
max. Last [N]
2000
Drehwinkel [°]
360
Indexierung
mit Fußhebel
Rastwinkel [°]
8 x 45
Art.-Nr.
Typ
DMH200
Ausführung
mechanisch
Betätigung
manuell
Drehebene
horizonal
max. Last [N]
2000
Drehwinkel [°]
360
Indexierung
mit Fußhebel
Rastwinkel [°]
6 x 60
Zubehörartikel (2)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
CAD-Daten
Beschreibung
Adapterplatte DMH-140 für modulog Schnittstellen Werkstoff: Stahl, brüniert nach Katalogblatt M8.110
Art.-Nr.
CAD-Daten
Beschreibung
Flanschplatte Ø 170 mm für modulog Drehmodule Werkstoff: Stahl, brüniert nach Katalogblatt M8.110
