Baureihe
B1.827

Kompaktspanner

Einsteckausführung
pneumatische Positionskontrolle optional
doppelt wirkend
max. Betriebsdruck 250 bar
Kompaktspanner
Downloads
Katalogblatt
Betriebsanleitung
Informationen Baureihe
Beschreibung
B 1.827 Kompaktspanner

Kompaktspanner sind für den Einsatz in hydraulischen Spannvorrichtungen vorgesehen, bei denen die Ölzuführung über gebohrte Kanäle im Vorrichtungskörper erfolgt.
Durch den minimalen Platzbedarf ist der Kompaktspanner besonders für Spannvorrichtungen geeignet, die nur wenig Raum zum Einbau von hydraulischen Spannelementen zulassen.
Als Spannfläche genügt eine Tasche im Werkstück, die nur wenig breiter als der Spannhebel ist.

Typische Einsatzfälle sind:

  • Wendespannvorrichtungen in Horizontal- und Vertikal-Bearbeitungsmaschinen
  • Spannvorrichtungen für die Mehrseiten- und Komplettbearbeitung
  • Mehrfachspannvorrichtungen mit vielen eng beieinander liegenden Werkstücken
  • Prüf- und Testsysteme für Motoren, Getriebe…
  • Montagelinien



Beschreibung

Der hydraulische Kompaktspanner ist ein doppelt wirkender Zugzylinder, bei dem ein Teil des Linearhubes zum Einschwenken des Spannhebels auf das Werkstück genutzt wird.
Die Ausführung mit Deckel wird in offene Bohrungen eingesteckt und ermöglicht damit die kleinstmögliche Bauhöhe.
Für die Ausführung ohne Deckel wird eine geschlossene Sacklochbohrung benötigt.

Video
Zubehörartikel (18)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
CAD-Daten
Beschreibung
Anschlussgehäuse für 1801-1X0 für Kompaktspanner Baugröße 1_x000D_ Anschlüsse: 2xG1/8, 1xM5_x000D_ nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Anschlussgehäuse für 1802-1X0 für Kompaktspanner Baugröße 2_x000D_ Anschlüsse: 2xG1/8, 1xM5_x000D_ nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Anschlussgehäuse für 1803-1X0 für Kompaktspanner Baugröße 3_x000D_ Anschlüsse: 2xG1/8, 1xM5_x000D_ nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Anschlussgehäuse für 1804-1X0 für Kompaktspanner Baugröße 4_x000D_ Anschlüsse: 2xG1/8, 1xM5_x000D_ nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Langer Spannhebel (Rohling) für Kompaktspanner Baugröße 1 nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Langer Spannhebel (Rohling) für Kompaktspanner Baugröße 2 nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Langer Spannhebel (Rohling) für Kompaktspanner Baugröße 3 nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Langer Spannhebel (Rohling) für Kompaktspanner Baugröße 4 nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Spannhebel, kurz für Kompaktspanner Baugröße 1 nach Katalogblatt B1.827
Art.-Nr.
CAD-Daten
Beschreibung
Spannhebel, kurz für Kompaktspanner Baugröße 2 nach Katalogblatt B1.827
Lädt…
Anwendungsbeispiele

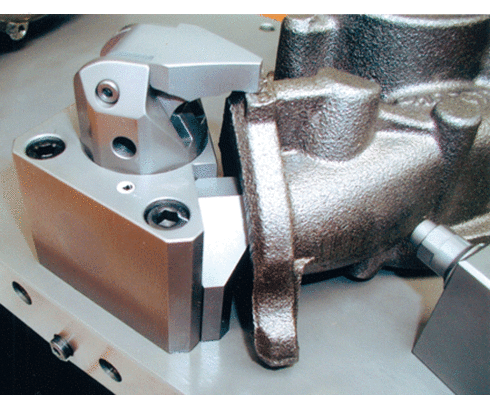

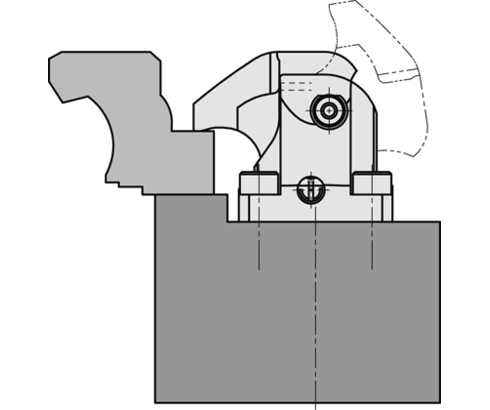

Anwendungsbeispiel 1

Spannen eines Gussteils
