Baureihe
B1.8242

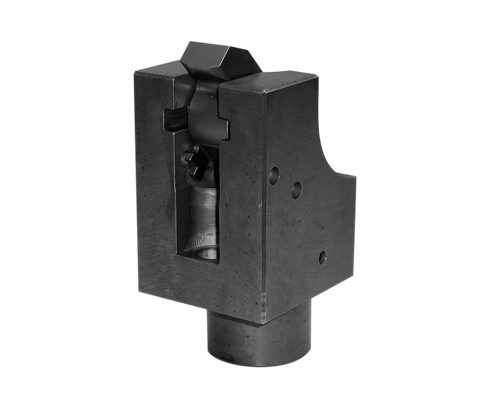

Schiebegelenk-Spannpratze

Artikel und Preise auf Anfrage
Kompaktausführung mit optionaler Positionskontrolle
doppelt wirkend
max. Betriebsdruck 350 bar
Schiebegelenk-Spannpratze
Downloads
Katalogblatt
Betriebsanleitung
Informationen Baureihe
Beschreibung
B 1.8242 Schiebegelenk-Spannpratze

Bei der Schiebegelenk-Spannpratze wird die Kolbenkraft durch den Spannhebel um 180° umgelenkt und steht nahezu verlustfrei als Spannkraft zur Verfügung. Die Kinematik des Schiebegelenks lässt den Spannhebel beim Entspannen zurück gleiten, so dass man die Werkstücke unbehindert einlegen kann.
Die Stellung des Spannhebels kann durch induktive Näherungsschalter oder mit Pneumatikdüsen abgefragt werden. Die Schiebegelenk-Spannpratze kann bis zur Flanschfläche in eine Bohrung im Vorrichtungskörper versenkt eingebaut werden. Ist dies nicht möglich, stehen Zwischenplatten als Zubehör zur Verfügung. In beiden Fällen ist es möglich, neben dem Anschluss mittels Rohrverschraubungen, das Hydrauliköl über gebohrte Kanäle im Vorrichtungskörper zuzuführen.

Zubehörartikel (8)
Artikel auf Anfrage lieferbar
Auf Anfrage erfolgt Prüfung, ob der Artikel noch lieferbar ist
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
CAD-Daten
Beschreibung
Innensechskant-Schraube M10 x 55 mm, 12.9 nach Katalogblatt B1.8242
Art.-Nr.
CAD-Daten
Beschreibung
Sicherungsmutter M5 x 0,5 mm nach Katalogblatt B1.8242
Art.-Nr.
CAD-Daten
Beschreibung
Zwischenplatte für 1824-040 nach Katalogblatt B1.8242
Art.-Nr.
CAD-Daten
Beschreibung
Verschlussschraube VSD G1/8 ED max. 400 bar, nach Katalogblatt F9.300
Art.-Nr.
CAD-Daten
Beschreibung
Pneumatikdüse M5 x 0,5 mm nach Katalogblatt B1.8242
Art.-Nr.
CAD-Daten
Beschreibung
Anschlusskabel mit pnp Winkelstecker M8 mit 2 LED, Kabellänge 5m nach Katalogblatt G2.140
Art.-Nr.
CAD-Daten
Beschreibung
Induktiver Näherungsschalter_x000D_ PNP, 10...30 VDC_x000D_ nach Katalogblatt B1.8251
Art.-Nr.
CAD-Daten
Beschreibung
Steckverbinder NW5 - Ø10 x 14 mm kurze Ausführung, mit FKM-Dichtungen max. 500 bar, nach Katalogblatt F9.300
Lädt…
Anwendungsbeispiele

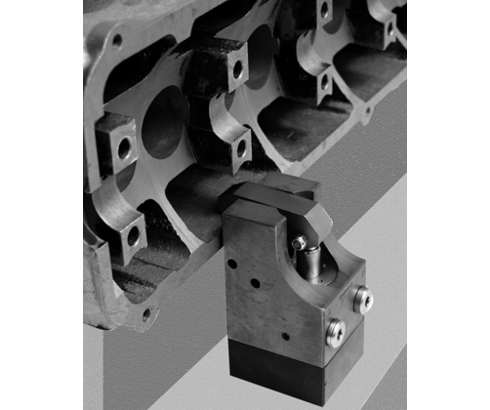

Anwendungsbeispiel 1

Schiebegelenk-Spannpratzen B1.8242
