Spannsysteme
Montage: An Individualität nicht zu übertreffen!
Werkstück; Prozess und Werker stellen eigene, individuelle Anforderungen an Manipulator und Spannvorrichtung.
Engineering by ROEMHELD ist daher ein komfortabler Weg um zu einer optimalen Lösung zu kommen.
Nachfolgend präsentieren wir ein paar spannende Lösungen.
Bitte fragen Sie individuelle Spannsysteme bei uns an!
Schwere Getriebegehäuse 90° drehen

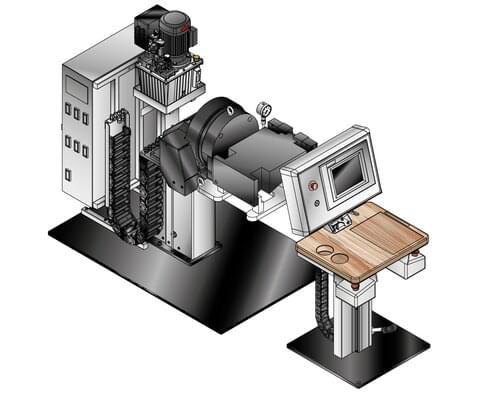

Das Handlingsystem 6401901 nimmt das Werkstück über Absteckbolzen auf. 2 Bolzen werden mittels Hydraulikzylinder betätigt.
Die SPS-Steuerung erlaubt das Lösen des Spanners nur in Rüstposition um ein Herausfallen zu verhindern.
Über ein Manometer hat der Werker den Spanndruck immer im Blick.
Ventilarmaturen revisionieren
Mit Werkstückgewichten bis zu 150 kg und immer unterschiedlichen Flanschen ist die Revision von Getrieben sehr anspruchsvoll.
Die 3-stufigen Spannbacken mit Hinterschneidungen ermöglichen ein sicheres Spannen von einer maximalen Varianz an Flanschen.

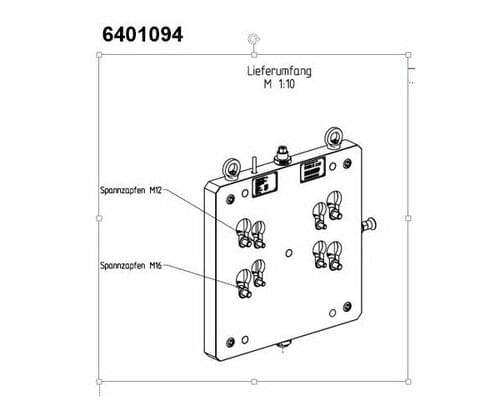

Spannschlösser mit Variablen Lochbildern ermöglichen das Beladen von vorne und oben mit Kran oder Montagewagen.
Über einen Zentralfeststeller werden die Werkstücke sicher verriegelt.
Die Betätigung erfolgt mit einer Ratsche.
Für eine Anbindung an ein CAA-System hat diese Vorrichtung eine hydraulische Spannvorrichtung mit Spannabfrage.
Die SPS überwacht die Spannung und ermöglich Spannen und Prozessstart nur nach Freigabe durch das übergeordnete System des Kunden. Ebenso ist ein Lösen der Spannung erst nach Fertigmeldung des letzten Montageschrittes an das übergeordnete System des Kunden möglich.

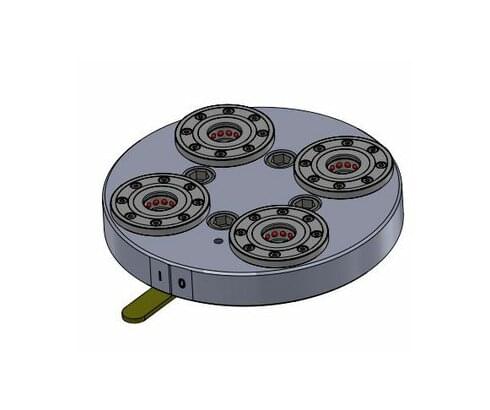

Diese Lösung ermöglicht über Adapterplatten das Spannen von verschiedensten Vorrichtungen und Werkstücken. Die Spanner werden durch externe Energie nur gelöst. Das Spannen erfolgt ohne Fremdenergie mit Tellerfedern.
Zusätzlich kann die Spannung verriegelt werden.

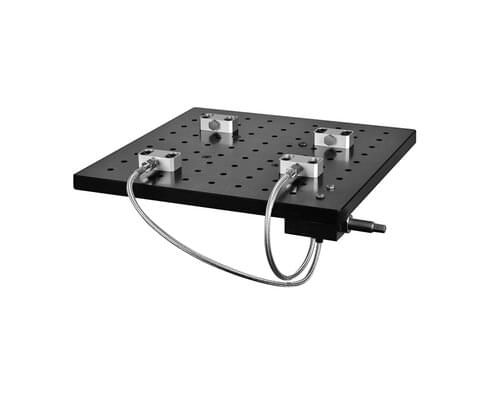

Die 500 mm großen Platten haben ein 400 mm großes Lochbild M12 im Anstand von 50 mm und lassen sich universell mit Norm- und Spannelementen bestücken.
