En esta página le mostramos algunos sistemas o unidades funcionales de componentes moduhub para tecnología de manipulación. Puede filtrar los sistemas según los siguientes criterios:
Sector: Sector en el que el sistema puede utilizarse de forma prioritaria.
Función: Elevación, rotación (horizontal o vertical) e inclinación o una combinación de varios ejes funcionales.
Movilidad: Sistema estacionario o móvil (desplazable).
Carga máx. Carga (kg): Carga máxima o peso de la pieza
peso con el que debe cargarse el sistema.
Stationäre Montagestation
mit den Funktionen Heben, Drehen-horizontal (Kippen) und Drehen-vertikal
Für Werkstücke bis 80 kg
Artikelnummer: 6400885
- Hub 300 mm mit Hubmodul TwinStrong mit elektrischem Antrieb
- Mit horizontaler Drehachse DMhe-Solid (max. Antriebs-Drehmoment: 500 Nm) als Kippachse -90° bis +90°
- Mit vertikaler Drehachse DMve
- unendliches, elektrisches Drehen; Autostopp alle 90°
- Stabiler Stand auf Stahl-Grundplatte
- Zentrale Bedienung außerhalb des Gefahrenbereiches über Bedienpanel am Schaltschrank
- Stromversorgung 230V / 1P

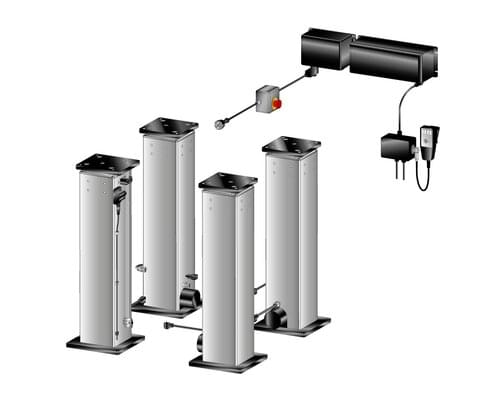

Sistema de elevación estacionario
con finales de carrera ajustables e interruptor
Para piezas de hasta 1440 kg
Número de artículo: 6400773
- 4 módulos de elevación ShopFloor con carrera de 500 mm, accionados eléctricamente
- Posiciones finales ajustables mediante interruptor de rodillo y leva de interruptor ajustable en un módulo de elevación
- Sincronización mediante módulo de control central
- Con disyuntor en la alimentación eléctrica
- Accionamiento mediante pulsador manual

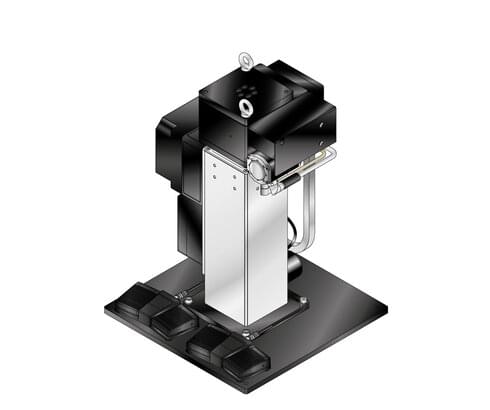

Estación de montaje estacionaria
con funciones de elevación y giro
Para piezas de hasta 400 kg
Número de artículo: 64009993
- Carrera 300 mm con módulo de elevación ShopFloor con accionamiento eléctrico
- Con eje de rotación vertical DMve, rotación eléctrica infinita con interruptor de pedal
- Autostop cada 90
- Soporte estable sobre placa base 500x500 mm de acero

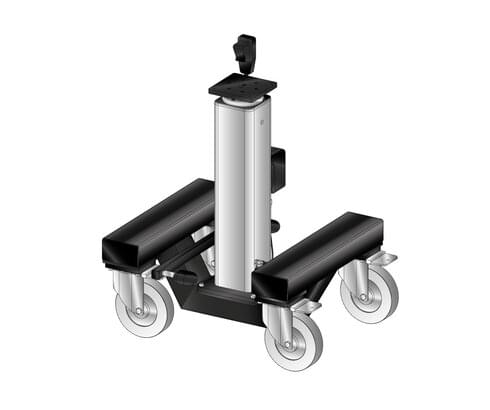

Carro de montaje móvil
para piezas de hasta 600 kg
Número de artículo 8900812
- Ajuste de altura 400 mm con módulo de elevación Fuerte con accionamiento eléctrico con pulsador manual
- Montado sobre WMS600 con freno de acoplamiento y 4 ruedas giratorias grandes (200 mm), 2 con un freno cada una y bloqueo central
- Alimentación independiente de la red con sistema de batería según M8201

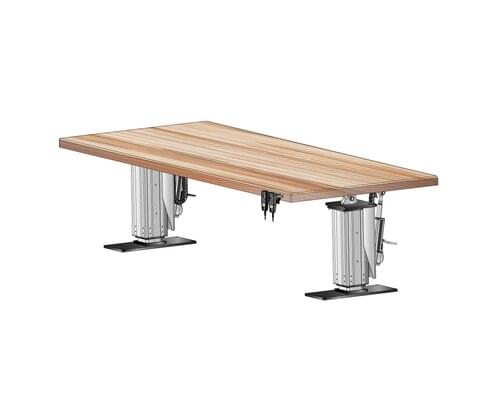

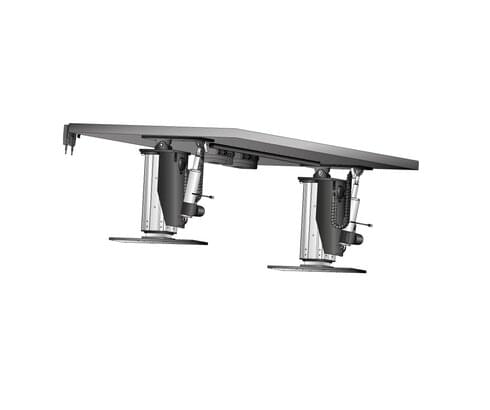

Banco de trabajo regulable en altura
para piezas de hasta 200 kg
Número de artículo: 8917813
- Carrera de 600 mm con 2 módulos de elevación Telescópico ShopFloor en sincronización con accionamiento eléctrico con interruptor manual
- Tablero estable de haya lacada clara de 50 mm multiplex 3000x1200 mm
- El tablero puede inclinarse 15° hacia delante y hacia atrás mediante accionamientos eléctricos.
- Esto supone una gran ventaja a la hora de montar mazos de cables, por ejemplo.
- Placas base de 500x250 mm de acero bruñido que se pueden atornillar al suelo.
