Unités linéaires RA 600

force de levage maxi de 1.000 à 6.000 N
course de 100 jusqu'à 600 mm
Version avec fins de course ou système de mesure des déplacements
Unités linéaires RA 600
Téléchargements
Feuillet du catalogue
Instructions de service
Informations série
Description
Unités linéaires RA 600

Les unités linéaires RA 600 sont utilisées pour des réglages à commande électrique ou comme actionneur dans des applications avec des demandes d'autoréglage en service temporaire.

Description
Les unités linéaires RA600 sont composées d'un moteur à courant continu de 24 V C.C., dont l'énergie d'entraînement est transmise à la tige creuse par un engrenage à vis sans fin, un engrenage et une broche.
L'engrenage et la broche auto-bloquants arrêtent l'unité linéaire en cas de panne de courant et la maintiennent sûrement dans la position atteinte.
Les caractéristiques de la construction robuste sont le dimensionnement généreux de l'unité linéaire et la construction stable du corps.
Alternativement au type de protection IP 66, une protection contre l'eau sous pression et l'eau projetée selon le type de protection IP 69K est également disponible en option.
Les unités linéaires RA 600 sont protégées contre la corrosion et fonctionnent sans trouble même dans des conditions de service et d'environnement dures. Comme elle ne demandent pas d'entretien, c'est garanti à long terme.

La version avec fins de course est équipée de 2 détecteurs, qui empêchent un déplacement non intentionnel aux positions finales mécaniques et une surcharge de la mécanique causée par ce fait.
Dans la version avec système de mesure des déplacements des applications d'autoréglage peuvent être réalisées et plusieurs unités linéaires peuvent être commandées en synchronisme. Les positions finales sont librement définissables par le signal numérique.

Commande
Les unités linéaires RA 600 peuvent être commandées en option par interrupteurs à main ou à pied et unités d'alimentation du programme d'accessoires selon la page M 8.200 du catalogue à commande par impulsions ou par une commande externe avec sortie de 24 V.
Lors de la version avec système de mesure des déplacements, des signaux incrémentiels du système de mesure des déplacements sont à la disposition de l'utilisateur.

Version avec fins de course
La version avec fins de course est équipée de 2 détecteurs Hall intégrés, avec lesquels le frein moteur est commandé automatiquement dans les positions finales supérieure et inférieure. De ce fait il est garanti que l'unité linéaire ne se déplace pas mécaniquement contre les butées dans les positions finales. A la prise de connexion de cette version il faut connecter les broches 3 et 4 avec 24 V C.C. En changeant la polarité, on peut changer de rentrer à sortir et vice versa.

Version avec système de mesure des déplacements
La course des unités linéaires est transmise à la commande externe par des signaux rectangulaires libres de potentiel générés par la broche rotative. Un point de référence supplémentaire se trouve dans la position finale rentrée par lequel le système de mesure des déplacements est initialisé. En plus, la position finale rentrée peut être déconnectée.
Avec le système de mesure incrémentielle de course des applications d'autoréglage et des combinaisons de plusieurs unités linéaires peuvent être réalisées en synchronisme. Par la saisie incrémentielle de la position, des distorsions de linéarité sont exclues.
Les unités d'alimentation selon la page M 8.200 ménagent les unités linéaires et la construction de connexion de l'utilisateur par une commande spéciale et de ce fait contribuent à l'augmentation de la durée de vie.

Matières
Corps: polyamide noire, renforcée par fibres de verre
Tube de guidage: aluminium, naturel anodisé
Tige creuse de poussée: acier inoxydable

Variantes disponibles
Les unités linéaires RA 600 sont disponibles en option dans les variantes suivantes:

  •  12 V courant d'alimentation
  •  système de mesure absolue des déplacements (jusqu'à une course de 200 mm)
  •  renforcée pour des charges élevées de vibrations
  •  particulièrement protégée contre la corrosion
  •  commande LIN-BUS
Article (112)
Chargement...
type
RA 600 (112)
type
course [mm]
force de poussée maxi. [N]
type de protection
alimentation en courant
24 V C.C. (112)
Référence Données CAOtypetypecourse [mm]force de poussée maxi. [N]
Référence
Données CAO
type
RA 600
type
avec fins de course
course [mm]
100
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec système de mesure des déplacements
course [mm]
100
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec fins de course
course [mm]
100
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec système de mesure des déplacements
course [mm]
100
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec fins de course
course [mm]
150
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec système de mesure des déplacements
course [mm]
150
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec fins de course
course [mm]
150
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec système de mesure des déplacements
course [mm]
150
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec fins de course
course [mm]
200
force de poussée maxi. [N]
1000
Caractéristiques
Référence
Données CAO
type
RA 600
type
avec système de mesure des déplacements
course [mm]
200
force de poussée maxi. [N]
1000
Caractéristiques
Chargement...
Référence
type
RA 600
type
avec fins de course
course [mm]
100
force de poussée maxi. [N]
1000
type de protection
IP66
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec système de mesure des déplacements
course [mm]
100
force de poussée maxi. [N]
1000
type de protection
IP66
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec fins de course
course [mm]
100
force de poussée maxi. [N]
1000
type de protection
IP69K
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec système de mesure des déplacements
course [mm]
100
force de poussée maxi. [N]
1000
type de protection
IP69K
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec fins de course
course [mm]
150
force de poussée maxi. [N]
1000
type de protection
IP66
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec système de mesure des déplacements
course [mm]
150
force de poussée maxi. [N]
1000
type de protection
IP66
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec fins de course
course [mm]
150
force de poussée maxi. [N]
1000
type de protection
IP69K
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec système de mesure des déplacements
course [mm]
150
force de poussée maxi. [N]
1000
type de protection
IP69K
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec fins de course
course [mm]
200
force de poussée maxi. [N]
1000
type de protection
IP66
alimentation en courant
24 V C.C.
Référence
type
RA 600
type
avec système de mesure des déplacements
course [mm]
200
force de poussée maxi. [N]
1000
type de protection
IP66
alimentation en courant
24 V C.C.
Articles accessoire (6)
Référence Données CAO Description
Référence
Données CAO
/
Description
Douille pour oeils fourchette douille DU Ø12 / Ø10 selon page L1.101
Référence
Données CAO
Description

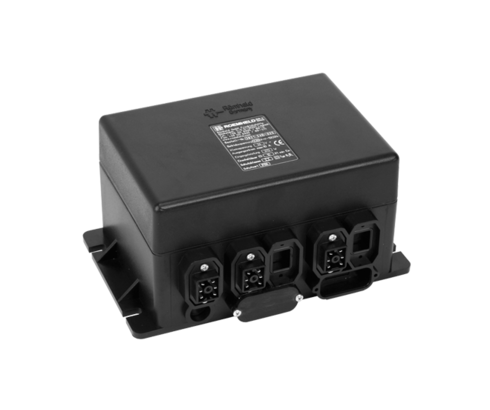

Module de commande pour 1 module modulog avec lettre de code E tension du réseau: 230 V C.A., 50 Hz tension nominale : 24 V C.C. type de protection : IP66 connexions : connexion enfichable selon la page M8.200 du catalogue
Référence
Données CAO
Description

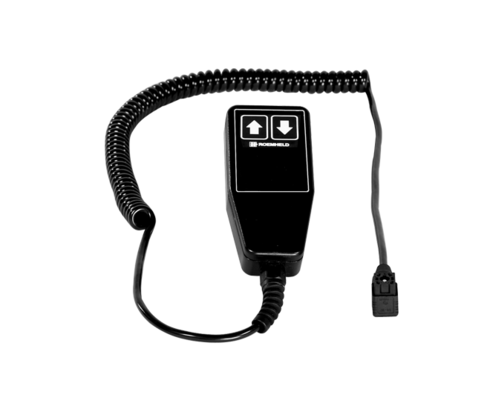

Interrupteur à main électrique avec fonction en haut/en bas ligne de connexion : câble torsadé 1,6 m type de protection : IP 66 matière - corps: polyamide selon la page M8.203 du catalogue
Référence
Données CAO
Description

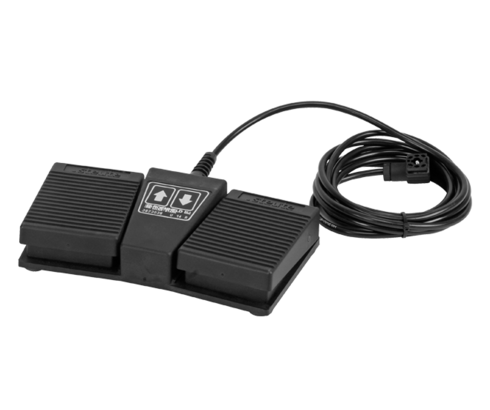

Interrupteur à pied électrique avec fonction en haut/en bas ligne de connexion : 3 m, lisse avec connecteur type de protection ; IP 65 matière - corps: polyamide selon la page M8.203 du catalogue
Référence
Données CAO
Description
Câble d'alimentation type de câble: lisse avec fiche profilée tension nominale: 230 V C.A. longueur : 3 m matière de l’isolation : PUR selon la page M8.203 du catalogue
Référence
Données CAO
Description
Connecteur pour la connexion des entraînements ROEMHELD à la commande utilisateur selon la page M8.203 du catalogue
Chargement...
Accessoire
Unité d’alimentation pour RA 600 et RA 60 K
Accessoire électrique pour RA 600 et RA 60 K
  • Interrupteur à main avec câble de connexion de 1,6 m
  • Interrupteur à pied avec câble de connexion lisse, 3,0 m
  • Câble d’alimentation
  • Rallonge

Voir page du catalogue M 8.203​​​​​

pour connexion RA 600

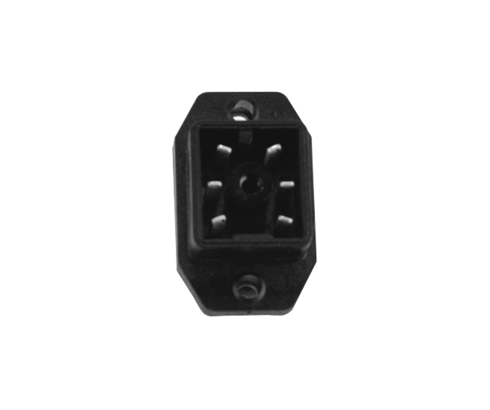

Prise de connexion
