Elementi irrigiditori antivibranti (0)

Applicazione
Gli elementi di supporto idraulico sono utilizzati per sostenere i pezzi in lavorazione ed evitare che vibrino e si pieghino durante la lavorazione.

A semplice o doppio effetto
Per ridurre le dimensioni e lo sforzo di controllo, la maggior parte degli elementi di supporto è a semplice effetto con ritorno a molla del pistone di supporto.
Gli elementi a doppio effetto hanno il vantaggio che il pistone di supporto ritorna alla posizione di riposo in un tempo definibile con precisione.

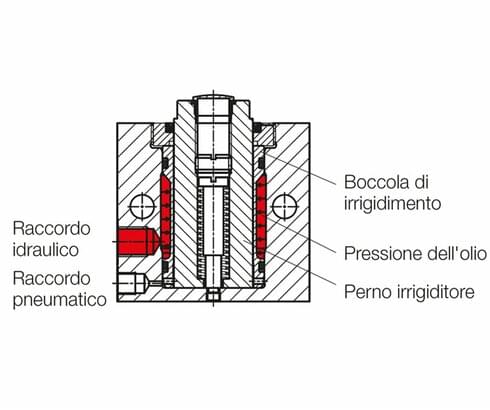

Funzione con bussola di serraggio
Nell'alloggiamento degli elementi di supporto è integrata una bussola di serraggio a parete sottile che, applicando una pressione, blocca ad anello un bullone di supporto precedentemente mobile.

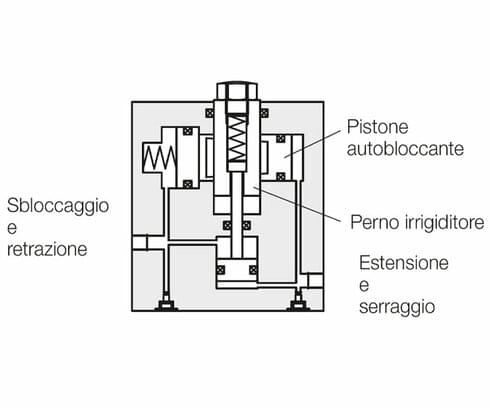

Funzione con pistone di bloccaggio
Nell'alloggiamento di questi elementi di supporto è installato un pistone di bloccaggio aggiuntivo che, applicando una pressione, blocca un bullone di supporto precedentemente mobile.

Autobloccante
Il pistone di supporto rimane bloccato dopo la rimozione della pressione dell'olio. Per lo sblocco è necessario pressurizzare una seconda connessione idraulica. L'elemento può quindi essere utilizzato solo in modalità a doppio effetto.

Tipi di azionamento

Azionamento con forza elastica

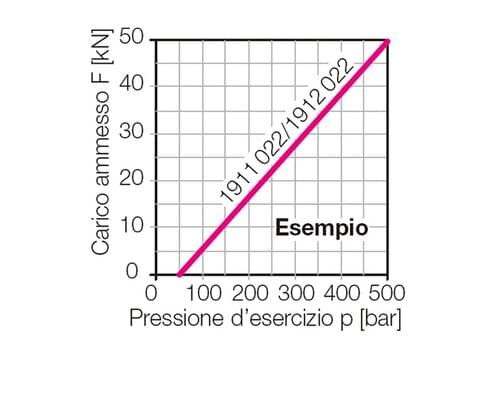

Forza di carico ammissibile
Il carico ammissibile si applica a carichi statici e pulsanti. Le forze di lavorazione possono generare vibrazioni la cui ampiezza supera di gran lunga il valore medio e che possono causare il cedimento del pistone di supporto.

Raccomandazione: aumentare il fattore di sicurezza, il numero di elementi di supporto o la pressione di esercizio.

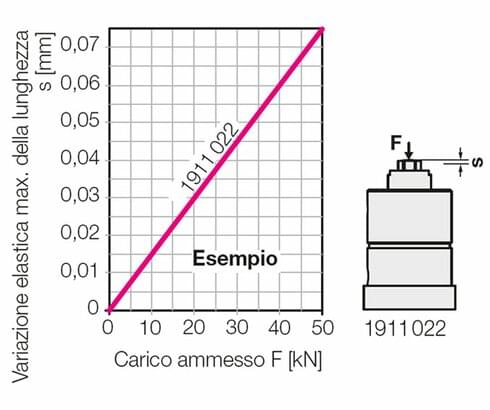

Variazione della lunghezza elastica
Come qualsiasi altro elemento in acciaio, gli elementi di supporto hanno un comportamento elastico, cioè cedono sotto carico.
Il diagramma seguente mostra la variazione elastica della lunghezza di un elemento di supporto sotto carico.

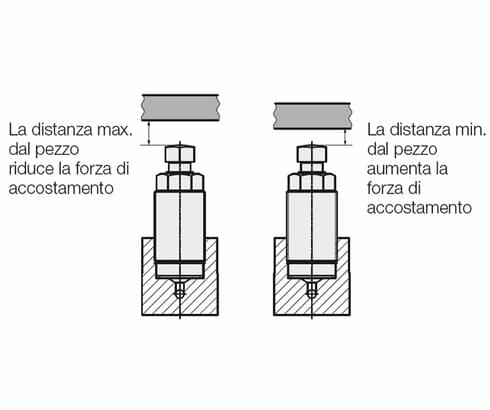

Forza di contatto
Il pezzo non deve deformarsi quando viene applicato il pistone di supporto. Per questo motivo, il contatto avviene con una forza a molla o pneumaticamente. La forza della molla è compresa tra 4 e 100 N, a seconda delle dimensioni.
Con gli elementi di supporto estensibili idraulicamente, la forza di contatto è minima quando la distanza tra la vite di pressione e il pezzo è maggiore prima del contatto.
Con l'azionamento pneumatico, la forza di contatto può essere regolata con precisione mediante una valvola di controllo della pressione. La connessione pneumatica funge anche da connessione per l'aria di tenuta.

Controllo della posizione
Il controllo pneumatico della posizione del pistone di supporto è possibile solo con elementi di supporto autobloccanti (B 1.930).

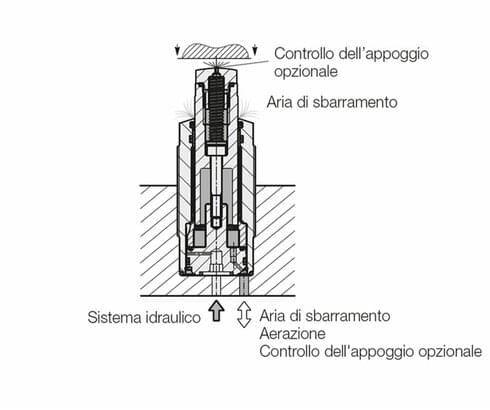

Monitoraggio del sistema pneumatico
Gli elementi di supporto avvitati secondo le schede di catalogo B 1.943 e B 1.944 possono essere forniti opzionalmente con un foro per il sensore nella vite di pressione temprata. Se la vite di pressione è a contatto con il pezzo, il flusso d'aria viene interrotto. Un flussometro pneumatico con finecorsa regolabile segnala quindi che i pistoni di supporto sono in contatto.

Prerequisiti:

• La superficie di contatto sul pezzo è perpendicolare all'asse dell'elemento di supporto.
• La superficie di contatto è lavorata
• L'aria è priva di olio e acqua

Sfiato
La presenza di aria nell'olio può prolungare notevolmente il tempo di serraggio. Gli elementi di supporto richiedono solo un volume molto ridotto di olio per l'azionamento.
Poiché l'olio idraulico nella linea di collegamento si muove appena, è necessario uno spurgo accurato. In assenza di viti di spurgo, è necessario prevedere tappi a vite per lo spurgo nel punto più lontano e più alto dei canali forati.

Attenzione!
Spurgare sempre a bassa pressione.

Bordo raschiatore e raschiatore in metallo
Il bordo metallico del raschiatore protegge il raschiatore sottostante dai trucioli caldi o dall'alta pressione del refrigerante.

Importante
Gli elementi di supporto devono essere puliti regolarmente durante la lavorazione a secco, la lubrificazione a quantità minima e quando si producono trucioli molto piccoli.

Ventilazione della camera a molla
Tutti gli elementi di supporto in cui il pistone di supporto viene applicato al pezzo in lavorazione mediante la forza della molla devono essere ventilati (tranne B 1.9401, B 1.9402, B 1.9405).
Un collegamento di ventilazione è assolutamente necessario, soprattutto quando si utilizza il refrigerante, in modo che non venga risucchiato all'interno. In caso contrario, potrebbero verificarsi malfunzionamenti.

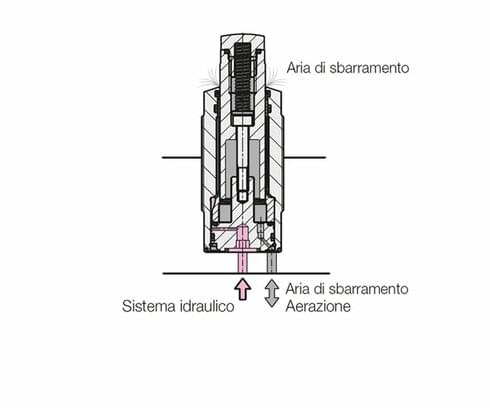

Aria di tenuta
La protezione più sicura contro l'ingresso di liquidi e particelle è l'applicazione di aria di tenuta. Ciò è possibile per tutti gli elementi di supporto dotati di un raccordo di ventilazione. La pressione dell'aria non deve superare 0,2 bar.

Pressione massima di esercizio
Gli elementi di supporto sono progettati per questa pressione e possono assorbire la forza di carico consentita.
Raccomandazione: per garantire un sostegno sicuro dei pezzi anche in presenza di vibrazioni, gli elementi di supporto dovrebbero essere sempre pressurizzati al massimo.

Sovraccarico
Se le forze indicate nel diagramma di carico vengono superate di oltre il 10%, il bullone di supporto può cedere.

Pressione minima consigliata
La pressione minima garantisce già forze di tenuta sicure e non deve quindi essere sottovalutata per i dispositivi di serraggio.

Portata volumetrica ammessa
La portata volumetrica ammessa per gli elementi di supporto estensibili idraulicamente è riportata nelle schede di catalogo. Se il flusso volumetrico è troppo elevato, la pressione dell'olio aumenta così rapidamente che il pistone del supporto viene bloccato prima di raggiungere il pezzo. Se si verifica questo malfunzionamento, è necessario ridurre la portata.

Strozzatura della portata
Se la portata volumetrica della pompa è superiore alla somma delle portate volumetriche ammissibili collegate, è necessario strozzare l'ingresso. La valvola di non ritorno della valvola a farfalla viene chiusa finché non viene garantito un flusso soddisfacente.

Problema: i bulloni di supporto si estendono a velocità diverse e vengono bloccati troppo presto.

Cause:

• I fori nel corpo del dispositivo sono molto lunghi o di lunghezza diversa.
• Il diametro del foro è inferiore a 4 mm

Gli elementi di supporto ricevono di conseguenza flussi di volume diversi.

Rimedio: gli elementi di supporto dell'acceleratore vengono forniti singolarmente. Forniamo molti elementi di supporto con dischi dell'acceleratore dello stesso diametro. In questo modo si distribuisce uniformemente il flusso di volume.

Prerequisito: la pressione deve rimanere approssimativamente costante durante il tempo di estensione del pistone di supporto.

Dischi a farfalla
Gli elementi di supporto avvitabili estensibili idraulicamente sono forniti di serie o in opzione con dischi a farfalla (vedi figura).

Vantaggi:

• Se più elementi di supporto avvitabili sono collegati a una linea di alimentazione, i pistoni di supporto si estendono in modo più uniforme.
• I pistoni di supporto non si estendono troppo rapidamente e non rimbalzano sul pezzo.
• Non è necessaria un'ulteriore strozzatura esterna del flusso di volume.

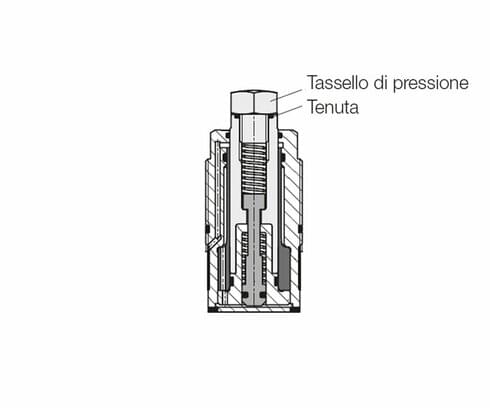

Viti a pressione
La maggior parte degli elementi di supporto viene fornita con una vite di pressione nel bullone di supporto. Questa vite di pressione ha una superficie di contatto coronata e indurita.

Attenzione!
Non utilizzare mai l'elemento di supporto senza la vite di pressione, poiché la penetrazione di sporco e liquidi ne compromette il funzionamento.

Viti a pressione speciali
Si prega di prestare attenzione quando si utilizzano viti di pressione speciali:

• La superficie di contatto deve essere dura e leggermente coronata, in modo da aderire saldamente al pezzo anche su superfici irregolari.
• Una superficie di contatto piatta può essere realizzata solo sotto forma di vite a pressione pendolare. Tuttavia, è prevedibile un maggior grado di cedimento sotto carico, in quanto la sfera a pendolo si assesta.
• Una vite a pressione con punta o con scanalatura ha lo svantaggio che le punte premono sul pezzo sotto carico, causando una maggiore cedevolezza. Inoltre, si crea un accoppiamento positivo che introduce forze trasversali nel perno di supporto, il che non è ammissibile.
• Il perno filettato deve avere la stessa lunghezza e lo stesso profilo interno dell'originale, che si trova sulla scheda di catalogo.

Un disegno è disponibile su richiesta.

Le viti speciali a pressione devono pesare al massimo 0,1 kg per garantire il corretto funzionamento. Si prega di richiedere viti speciali a pressione di dimensioni maggiori.

Cappuccio di protezione
Il cappuccio di protezione è progettato per proteggere il tergicristallo quando un forte getto di refrigerante viene diretto direttamente sul bullone di supporto e sul bordo metallico del tergicristallo. I tappi di protezione sono disponibili come accessori per alcuni elementi di supporto avvitati.

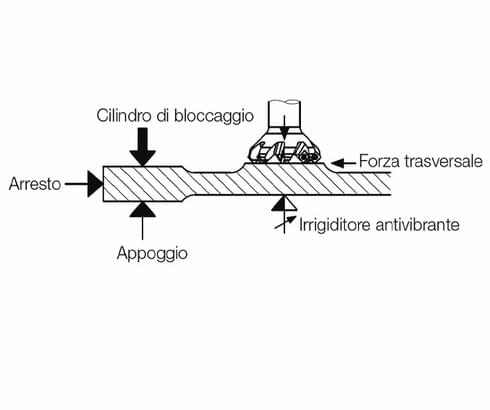

Nessuna forza trasversale!
Gli elementi di supporto possono assorbire solo forze in direzione dell'asse del pistone di supporto. Se vengono introdotte forze trasversali nel pistone di supporto, il posizionamento esatto del pezzo non è più garantito.
Le forze laterali che si generano durante la lavorazione devono essere assorbite dai supporti fissi del pezzo o da arresti orizzontali.

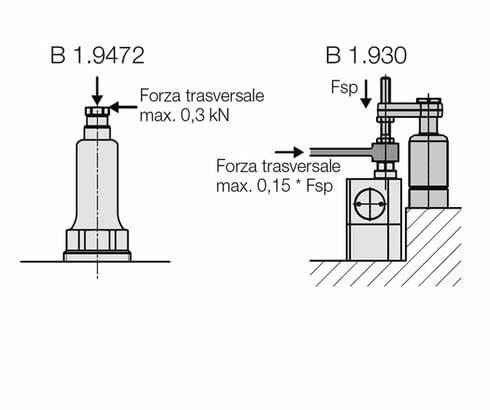

Elementi di supporto con assorbimento della forza di taglio
Gli elementi di supporto B 1.9472 possono assorbire forze di taglio fino a 0,3 kN:
Gli elementi di supporto con autobloccaggio B 1.930 assorbono anche le forze di taglio quando un elemento di serraggio si blocca direttamente sul bullone di supporto. La forza di taglio possibile è pari al 10-15% della forza di serraggio.

Posizione di montaggio
Gli elementi di supporto funzionano in qualsiasi posizione di installazione. I dati tecnici si riferiscono solo alla posizione di installazione verticale. Con forze elastiche ridotte, il peso del bullone di supporto e della vite di pressione può influenzare la forza di contatto e la velocità.

Tolleranze dimensionali
Se non diversamente specificato, le tolleranze dimensionali libere secondo la norma DIN ISO 2768-1 mH si applicano alle dimensioni dei collegamenti.

Materiali
Bullone di supporto: acciaio inossidabile, cromato duro su misura
Alloggiamento:         acciaio a taglio libero brunito
Raschiatore:             FKM
Parti interne:             acciaio inox, nitrocarburizzato

Guarnizioni e fluidi in pressione
vedi scheda catalogo A 0.100
