Sur cette page, nous vous présentons quelques systèmes ou unités fonctionnelles de composants moduhub pour la technique de manipulation. Vous pouvez filtrer les systèmes selon les critères suivants :
Branche : Branche dans laquelle le système peut être utilisé en priorité de manière judicieuse
Fonction : levage, rotation (horizontale ou verticale) et basculement ou une combinaison de plusieurs axes fonctionnels
Mobilité : système fixe ou mobile (déplaçable)
Charge maxi. (kg) : Charge maximale ou poids de la pièce à usiner avec laquelle le système doit être chargé.
Station de montage stationnaire
avec les fonctions de levage, rotation-horizontale (basculement) et rotation-verticale
Pour pièces à usiner jusqu'à 80 kg
Numéro d'article : 6400885
- Course 300 mm avec module de levage TwinStrong à entraînement électrique
- Avec axe de rotation horizontal DMhe-Solid (couple d'entraînement max. : 500 Nm) comme axe de basculement -90° à +90°.
- Avec axe de rotation vertical DMve
- Rotation électrique infinie ; arrêt automatique tous les 90°.
- Stabilité sur plaque de base en acier
- Commande centrale en dehors de la zone de danger via un panneau de commande sur l'armoire électrique
- Alimentation électrique 230V / 1P
Système de levage stationnaire
avec interrupteurs de fin de course réglables et rupteur
Pour les pièces à usiner jusqu'à 1440 kg
Numéro d'article : 6400773
- 4 modules de levage ShopFloor avec une course de 500 mm, à entraînement électrique
- Positions finales réglables au moyen d'un interrupteur à galet et d'une came de commutation réglable sur un module de levage
- Synchronisation via un module de commande central
- Avec interrupteur de coupure dans l'alimentation électrique
- Actionnement par bouton-poussoir manuel

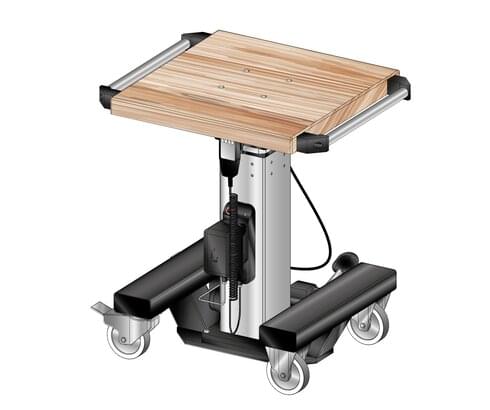

Chariots de montage et de logistique
Pour un poids de pièce jusqu'à 150 kg
Numéro d'article : 6400985
- Module de levage électrique avec batterie et course de 400 mm
- Plateau de table au moyen de DMv, pivotant à l'infini
- Index déverrouillable manuellement par pédale avec 4x90
- Plateau stable en hêtre multiplex de 50 mm laqué transparent 600x600 mm avec 2 poignées en forme d'étrier
- Module de chariot WMS 200 en acier avec blocage et 2 roues pivotantes et 2 roues fixes
- Alimentation électrique indépendante du réseau avec un système d'accumulateurs selon M8201 (montée-descente sans fonction de mémoire)
Station de montage stationnaire
avec les fonctions de levage et de rotation
Pour pièces à usiner jusqu'à 400 kg
Numéro d'article : 64009993
- Course 300 mm avec module de levage ShopFloor à entraînement électrique
- Avec axe de rotation vertical DMve, rotation électrique infinie avec pédale de commande
- Arrêt automatique tous les 90°
- Stable sur plaque de base 500x500mm en acier
Chariot de montage mobile
pour pièces à usiner jusqu'à 600 kg
Numéro d'article 8900812
- Réglage en hauteur 400 mm avec module de levage Strong avec entraînement électrique avec bouton manuel
- Montage sur WMS600 avec frein d'accouplement et 4 grandes roues pivotantes (200mm), 2 avec chacune un frein et un blocage central
- Alimentation électrique indépendante du réseau avec un système d'accumulateurs selon M8201
