Description
Application
Les brides articulées sont utilisées pour le serrage de pièces, quand les points de serrage
doivent rester libres pour le chargement et le déchargement de celle-ci.

Fonction
La bride articulée est un vérin hydraulique double effet avec levier de serrage intégré. En
alimentant en pression, le piston sort et pivote le levier de serrage, par une articulation, vers
l'avant et en même temps vers le bas sur la pièce. La force du piston est appliquée à 180°
et donc est disponible comme force de serrage en fonction de la longueur du levier.



La bride compacte est un vérin de traction double effet dont une partie de la course linéaire est utilisée pour pivoter la bride au dessus de la pièce. La force de traction du piston est directement transformé en force de serrage, moins les pertes par frottement.





La bride de serrage basculante à levier plat est disponible en simple ou double effet. Le piston déplace vers le haut contre le bord arrière du levier de serrage et le pivote dans la position de serrage. La force du piston s’applique de 180° sur la pièce à serrer. En désserrant, le levier de serrage est pivoté en retour par une liaison en forme de crochet au piston dans la position initiale.

Serrage de pièces sans forces latérales
La bride articulée permet le serrage sans forces transversales, si le point de serrage se
trouve précisément à la hauteur du point de rotation du levier. Si le point de serrage se situe dans la plage de serrage indiquée, la force transversale est
casiment négligeable.

Dans le cas de la bride compacte aucune force transversale ne peut se produire car le
levier de serrage se déplace verticalement parallèle à l’axe du piston.
Le pivotement du levier de serrage ne se fait qu’en dehors de la plage de serrage utile.

Hauteur de serrage et plage de serrage
La hauteur idéale h de la pièce est indiqué sur les feuillets des brides articulées.
À cette hauteur, la force de serrage agit exactement perpendiculaire sur la pièce.
La plage de serrage (ho + hu) est pratiquement l’écart tolérable de la hauteur de pièce.
Le levier de serrage a encore une réserve de course suffisante.

Pour les brides compactes, il n’y a aucune hauteur idéale de la pièce, parce que le levier
de serrage se déplace en ligne droite dans la plage de serrage utile. La hauteur minimale et
maximale de la pièce doit être respectée.

Leviers de serrage plus longs et plus courts
En utilisant des leviers de serrage plus longs, la force de serrage se réduit.
En utilisant des leviers de serrage plus courts, il faut réduire la pression hydraulique pour éviter une surcharge sur le mécanisme du levier. Calcul de forces de serrage et pression de
fonctionnent admissible disponible sur le feuillet du catalogue.


Accessoire : Levier de serrage long
Pour toutes les brides articulées et brides compactes, des leviers des serrage plus longs sont disponibles comme accessoire ou en option. Des leviers de serrage spécifiques peuvent être réalisés à partir de ces ébauches.

Accessoires - contrôles de position
Les deux séries de brides articulées sont fournies avec une tige du piston traversante
(tige de commutation) en option. Un contrôle de position pneumatique ou inductif peut être fixé au fond du corps.
Les deux versions ont les fonctions de contrôle suivantes:

  1. Desserré
    Piston rentré et levier de serrage en position initiale
  2. Serré
    Piston sorti et levier de serrage en position de serrage

Pour chaque fonction de contrôle, prévoir un raccordement pneumatique ou électrique sur le montage de serrage.

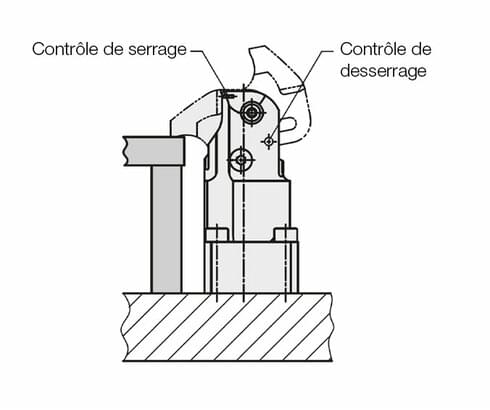

Les brides articulées à levier plat double effet standard sont fournies avec des alésages
pour le contrôle pneumatique du levier de serrage.
Connexion aux choix par la client.

Les brides compactes peuvent être fournies avec des alésages pour le contrôle  pneumatique du levier de serrage en option.
Pour la version enfichable, vous pouvez choisir entre le contrôle de serrage ou de desserrage.
La version à flasquer est disponible avec les deux contrôles.

  1. Desserré
    Le levier de serrage est dans la plage de desserrage,
    qui commence environ 10° avant la position finale.
  2. Serré
    Le levier de serrage est serré dans la plage de serrage
    utile et la pièce avec une force de serrage minimum.

Pour cette fonction, une pression minimale de 70 bars est nécessaire.

Racleur métallique intégré
Les brides articulées et les brides compactes ont un racleur métallique intégré en sortie de tige du piston. Ainsi le racleur FKM ci-dessous est protégé contre les copeaux brulants ou une pression élevée du liquide de coupe. Pour l’usinage à sec, lubrification minimale et
dans le cas de production de copeaux très petits, les brides articulées doivent être nettoyées et lubrifiées à intervalles réguliers.



Matériel d’étanchéité

  • NBR = Nitrile Butadiene Rubber
    Dénomination commerciale p. ex.: Perbunan
    Température de fonctionnement – 30 … + 80 °C
  • FKM = fluor caoutchouc
    Dénomination commerciale p. ex.: VITON®
    Température de fonctionnement – 20 … + 150 °C
Racleur métallique
Racleur métallique

Pression maximum de fonctionnement
Cette indication de pression est applicable en utilisant le levier de serrage standard.
À l’aide des diagrammes de forces de serrage sur les feuillets du catalogue, la pression de
fonctionnement admissible peut être déterminée pour d’autres longueurs du levier.

Débit admissible
Pour éviter une surcharge et une usure élevée, il ne faut pas dépasser les spécifications indiquées dans le feuillet. L’étranglement du débit doit être effectué sur la ligne d’alimentation de la bride articulée afin d’éviter une multiplication de la pression.

Remarque
Pour les brides articulées B 1.8268, un étrangleur est installé facilement réglable par le haut.



Fuites
Statique sous pression, tous les éléments de serrage sont exempts de fuite d'huile.
Les joints d'étanchéité haute pression robustes laissent passer un film d’huile résiduel faible
lors de la sortie du piston. Cela augmentent la durée de vie des joints et des guidages.



Purge d’air
De l’air dans l’huile augmente considérablement le temps de serrage et cause des dysfonctionnements. C’est pourquoi il faut purger les vérins soigneusement lors de leur mise en service.



Brides de serrage
Les brides de serrage B 1.733, B 1.8233 et B 1.8242 appelées brides articulées au sens large alors que leurs fonctions et applications sont très différentes.

Descriptions détaillées sur les feuillets du catalogue correspondants.

Bloc de serrage flottant  B 1.733
Bloc de serrage flottant B 1.733
Bloc de serrage  B 1.8233
Bloc de serrage B 1.8233
Bride de serrage avec palonnier  B 1.8242 Version compacte
Bride de serrage avec palonnier B 1.8242 Version compacte
