Elemento di bloccaggio a leva (0)

Il morsetto a leva piatta è disponibile nelle versioni a semplice o doppio effetto. Il pistone si muove verso l'alto contro il bordo posteriore della leva di bloccaggio e la fa ruotare in posizione di bloccaggio.
La forza del pistone viene deviata di 180° sul pezzo. Quando si sblocca il bloccaggio, la leva di bloccaggio viene riportata nella posizione di partenza da un dispositivo a forma di gancio sul pistone.

Bloccaggio del pezzo senza forze laterali

Il morsetto a leva consente il bloccaggio senza forze laterali se il punto di bloccaggio si trova esattamente all'altezza del punto di rotazione della leva. Se il punto di serraggio si trova all'interno dell'intervallo di serraggio specificato, la forza trasversale può essere praticamente trascurata.

Con la pinza compatta non si verifica alcuna forza laterale, poiché la leva di serraggio si muove solo verticalmente parallelamente all'asse del pistone. La leva di serraggio si sposta solo al di fuori del campo di serraggio utilizzabile.

Altezza di serraggio e gamma di serraggio
L'altezza ideale del pezzo h è specificata nelle schede di catalogo dei morsetti a leva. A questa altezza, la forza di serraggio agisce esattamente in verticale sul pezzo.
Il campo di serraggio (ho + hu) è praticamente la deviazione tollerabile dell'altezza del pezzo. La leva di serraggio ha ancora una riserva di corsa sufficiente.

Non esiste un'altezza ideale del pezzo per le pinze compatte, poiché la leva di serraggio si muove in linea retta all'interno del campo di serraggio utilizzabile. È necessario rispettare l'altezza minima e massima del pezzo specificata.

Leve di serraggio più lunghe e più corte
Quando si utilizzano leve di serraggio più lunghe, la forza di serraggio si riduce naturalmente.
Quando si utilizzano leve di serraggio più corte, la pressione idraulica deve essere ridotta in modo da non sovraccaricare il meccanismo della leva. I diagrammi e le formule per il calcolo delle forze di serraggio e della pressione di esercizio ammessa sono riportati nelle schede di catalogo.

Accessori Leva di serraggio lunga
Le leve di serraggio lunghe sono disponibili come accessori o come opzione per tutti i morsetti a leva e compatti. Questi sbozzi possono essere utilizzati per produrre leve di serraggio della forma o della lunghezza desiderata.

Accessori per il controllo della posizione
Due serie di morsetti a leva sono disponibili come opzione con uno stelo continuo (stelo di commutazione). Alla base dell'alloggiamento è possibile applicare un controllo di posizione pneumatico o induttivo.
Entrambe le versioni hanno le seguenti funzioni di controllo:

1. non bloccato
   Pistone retratto e leva di serraggio in posizione iniziale.
2. bloccato
   Pistone esteso e leva di bloccaggio in posizione di bloccaggio.

Per ogni funzione di controllo è necessario collegare al dispositivo di bloccaggio una linea pneumatica o una linea elettrica.

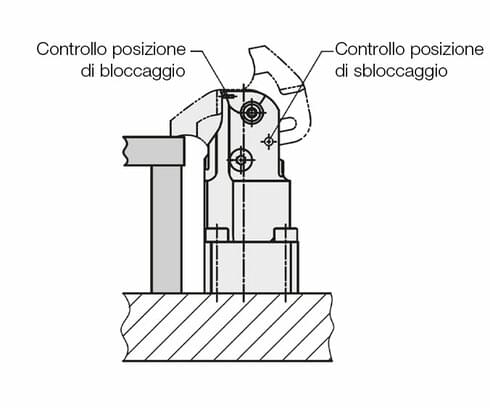

I morsetti a leva piatta a doppio effetto sono forniti di serie con fori per il controllo pneumatico della leva di serraggio. Il cliente può quindi decidere autonomamente come utilizzare le due connessioni.

Le pinze compatte possono essere fornite opzionalmente con fori per il controllo pneumatico della leva di serraggio.
Per la versione a innesto è possibile selezionare il controllo di bloccaggio o di sbloccaggio. La versione con flangia è disponibile con entrambi i comandi.

1. non bloccato
   La leva di bloccaggio si trova nel campo di sbloccaggio, che inizia circa 10° prima della posizione finale.
2. bloccato
   La leva di bloccaggio si trova nel campo di bloccaggio utilizzabile e il pezzo viene bloccato con una forza di bloccaggio minima.

Per quest'ultima funzione è necessaria una pressione minima di 70 bar.

Bordo raschiante in metallo
I morsetti a leva e i morsetti compatti sono dotati di un bordo raschiante in metallo all'uscita dello stelo del pistone. Questo protegge il raschiatore FKM sottostante dai trucioli caldi o dall'alta pressione del refrigerante.
I morsetti a leva devono essere puliti e lubrificati regolarmente durante la lavorazione a secco, la lubrificazione a quantità minima e quando si accumulano trucioli molto piccoli.

Materiali di tenuta

• NBR = gomma nitrile-butadiene
  Nome commerciale ad es. Perbunan
  Temperatura di esercizio – 30 ... + 80 °C
• FKM = gomma fluorurata
  Nome commerciale, ad es. VITON^®
  Temperatura di esercizio – 20 ... + 150 °C

Pressione massima di esercizio
Questa specifica di pressione si applica quando si utilizza la leva di serraggio standard.
La pressione di esercizio consentita per altre lunghezze di leva può essere determinata utilizzando i diagrammi della forza di serraggio riportati sui fogli di catalogo.

Portata volumetrica consentita
Le specifiche del catalogo non devono essere superate per evitare un sovraccarico e una maggiore usura. Il flusso volumetrico deve essere strozzato all'ingresso, cioè verso il morsetto della leva, per evitare l'intensificazione della pressione.

Suggerimento
I morsetti a leva B 1.8268 sono dotati di una valvola a farfalla che può essere facilmente regolata anche dall'alto.

Olio a tenuta stagna
Tutti gli elementi di serraggio sono esenti da perdite.
Le robuste guarnizioni ad alta pressione consentono il passaggio di un piccolo film di olio residuo quando il pistone è esteso. Ciò aumenta la durata delle guarnizioni e delle guide.

Sfiato
La presenza di aria nell'olio prolunga notevolmente il tempo di serraggio e provoca malfunzionamenti. Pertanto essere spurgato a fondo durante la messa in servizio.

Staffe di bloccaggio
Le staffe di bloccaggio B 1.733, B 1.8233 e B 1.8242 potrebbero anche essere definite in senso più ampio elementi di bloccaggio a leva, nonostante si differenzino notevolmente per quanto riguarda il funzionamento e l’applicazione. L’elenco delle caratteristiche principali esulerebbe dalle finalità di queste informazioni brevi.
Una descrizione dettagliata è disponibile sulle relative tabelle di catalogo.
